Catálogo de Componentes/ Rodamientos
Si requiere que su estructura sea móvil, puede escoger entre varios tipos de rueda dependiendo de las condiciones de piso, carga requerida y presupuesto.
ESPECIFICACIÓN DE RUEDAS DE INSERTO
Antiestático / ESD
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Diámetro del perno | Peso | Carga permitida | |
| Carga Liviana | 2" | CT-702S | Giratoria | 2"(50mm) | 20mm | 44 | 72mm | 1/2" | 0.16 kg | 35 kg |
| CT-702B | Giratoria-BRK | |||||||||
| 3" | CT-703S | Giratoria | 3"(75mm) | 32mm | 60 | 108mm | 5/8" | 0.69 kg | 100 kg | |
| CT-703B | Giratoria-BRK | 0.75 kg | ||||||||
| CT-703SE |
Giratoria | 0.69 kg | ||||||||
| CT-703BE |
Giratoria-BRK | 0.75 kg | ||||||||

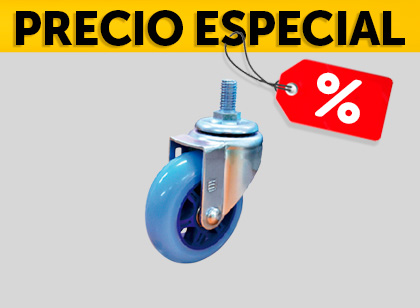

| CT-703SP | Giratoria * | 3"(75mm) | 32mm | 78 | 104mm | 5/8" | 0.62 kg | 56 kg | ||

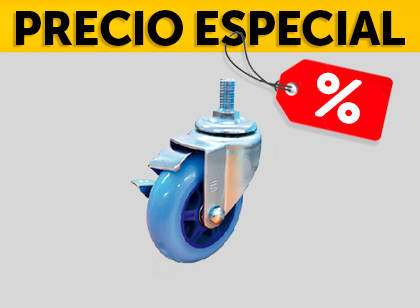

| CT-703BP | Giratoria-BRK* | 0.68 kg | ||||||||
| 4" | CT-704S | Giratoria* | 2"(50mm) | 32mm | 89 | 133mm | 5/8" | 0.79 kg | 105 kg | |
| CT-704B | Giratoria-BRK | 0.89 kg | ||||||||
| CT-704SE |
Giratoria | 0.79 kg | ||||||||
| CT-704BE |
Giratoria-BRK | 0.89 kg | ||||||||

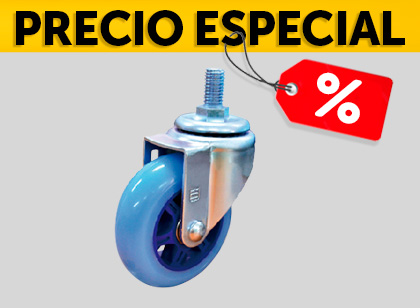

| CT-704SP | Giratoria* | 4"(100mm) | 32mm | 89 | 1129mm | 5/8" | 0.75 kg | 75 kg | ||

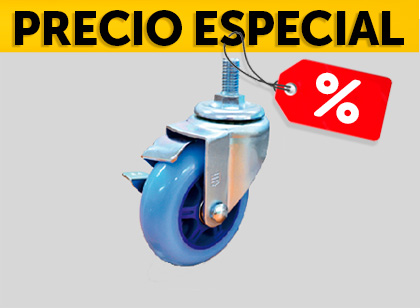

| CT-704BP | Giratoria-BRK | 0.84 kg | ||||||||

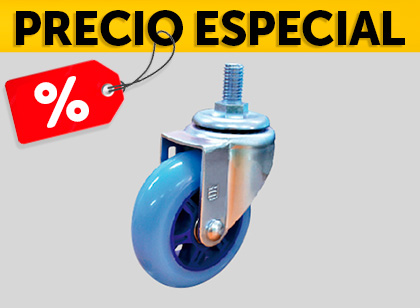

| 5" | CT-705SP | Giratoria* | 5"(125mm) | 32mm | 101 | 156mm | 5/8" | 0.88 kg | 80 kg | |

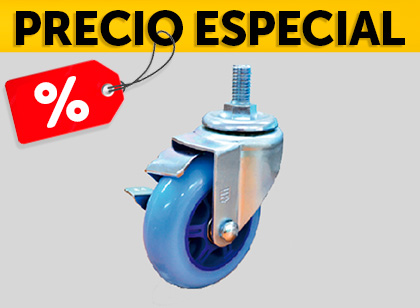

| CT-705BP | Giratoria-BRK* | 0.96 kg | ||||||||
ESPECIFICACIÓN DE RUEDAS CON PLACA
Antiestático / ESD
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Diámetro del perno | Peso | Carga permitida | |

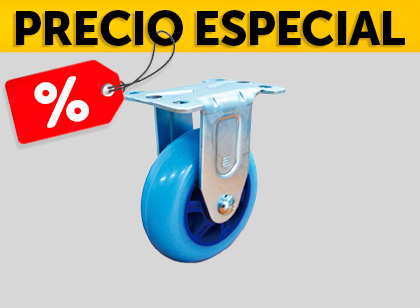

| Carga Liviana | 3" | CT-713RL | Rígida | 3"(75mm) | 32mm | NA | 104mm | Placa 95x65 Agujero (76 a 73x45) | 0.54 kg | 100 kg |
| CT-713SL | Giratoria | 73 | 0.83 kg | |||||||

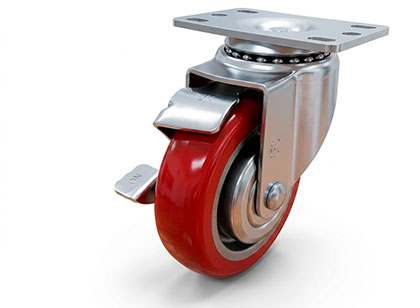

| CT-713BL | Giratoria-BRK | 0.88 kg | ||||||||
| CT-713RE |
Rígida (ESD)* | 0.58 kg | 56 Kg | |||||||
| CT-713SE |
Giratoria (ESD)* | 0.87 kg | ||||||||
| CT-713BE |
Giratoria-BRK (ESD)* | 0.93 kg | ||||||||

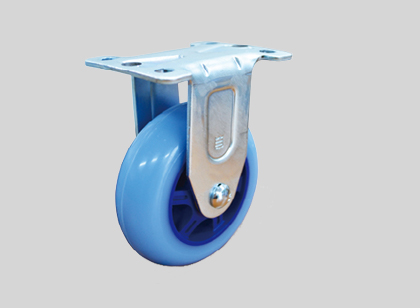

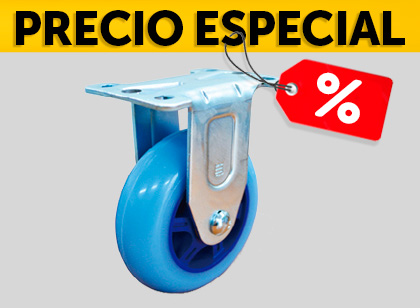

| 4" | CT-714RL | Rígida | 4"(100mm) | NA | 129mm | 0.83 kg | 105 kg | |||
| CT-714SL | Giratoria | 89 | 0.94 kg | |||||||
| CT-714BL | Giratoria-BRK | 1.03 kg | ||||||||
| CT-714RE |
Rígida (ESD)* | 0.88 kg | 75 Kg | |||||||

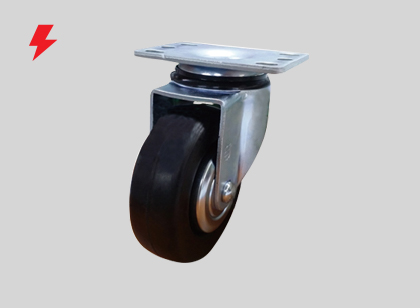

| CT-714SE |
Giratoria (ESD)* | 1.05 kg | ||||||||
| CT-714BE |
Giratoria-BRK (ESD)* | 1.32 kg | ||||||||

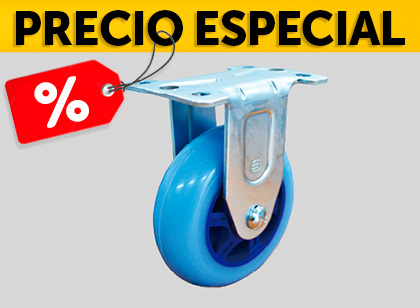

| 5" | CT-715RL | Rígida | 5"(125mm) | NA | 156mm | 0.74 kg | 115 kg | |||

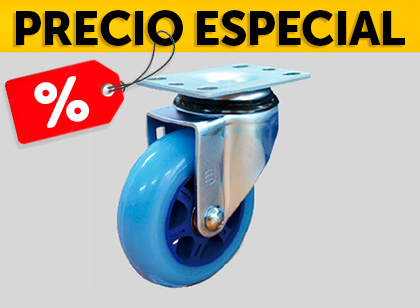

| CT-715SL | Giratoria | 101 | 1.03 kg | |||||||
| CT-715BL | Giratoria-BRK | 1.12 kg | ||||||||
| CT-715RE |
Rígida (ESD)* | 1.17 kg | 80 Kg | |||||||
| CT-715SE |
Giratoria (ESD)* | 1.24 kg | ||||||||
| CT-715BE |
Giratoria-BRK (ESD)* | 1.72 kg | ||||||||
ESPECIFICACIÓN DE RUEDAS CON PLACA DE ALTO POLIURETANO CUARTO LIMPIO
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Diámetro del perno | Peso | Carga permitida | |
| Carga Liviana | 4" | CT-714RH | Rígida | 4"(100mm) | 38mm | NA | 137mm | Placa 114X102 Agujero (92 a 76x76 a 66) |
1.72 kg | 200 kg |
| CT-714SH | Giratoria | 82 | 1.85 kg | |||||||
| CT-714BH | Giratoria-BRK | |||||||||
| 5" | CT-715RH | Rígida | 4"(100mm) | 40mm | NA | 165mm | 2.15 kg | 250 kg | ||
| CT-715SH | Giratoria | 90 | 2.58 kg | |||||||
| CT-715BH | Giratoria-BRK | 2.77 kg | ||||||||
| 6" | CT-716RH | Rígida | 6"(150mm) | 44mm | NA | 190mm | 2.63 kg | 270 kg | ||

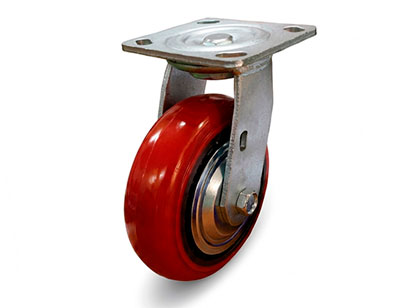

| CT-716SL | Giratoria | 108 | 2.94 kg | |||||||
| CT-716BL | Giratoria-BRK | 3.14 kg | ||||||||
ESPECIFICACIÓN DE RUEDAS CON PLACA CON AMORTIGUAMIENTO
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Diámetro del perno | Peso | Carga permitida | |
| Carga Liviana | 6" | CT-726RC | Rígida | 6"(150mm) | 48mm | 128 | 203mm | Placa 160X115 Agujero (129x72.5 ) |
5.146 kg | 360 kg |
| CT-726SC | Giratoria | 5.876 kg | ||||||||
| CT-726BC | Giratoria-BRK | 6.178 kg | ||||||||

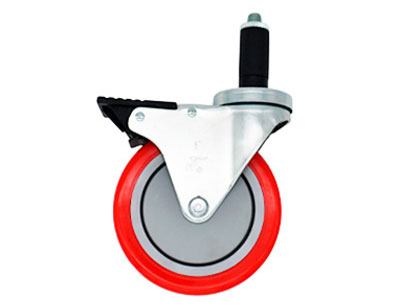

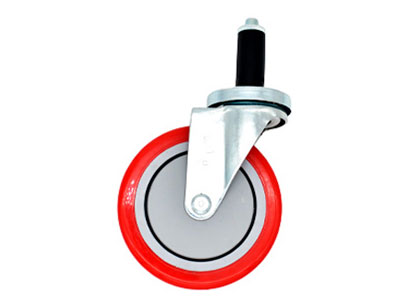

ESPECIFICACIÓN DE RUEDAS CON EXPANSOR
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Diámetro del perno | Peso | Carga permitida | |
| Carga Liviana | 3" | CT-703SEX | Giratoria | 3"(75mm) | 32mm | 73 | 108mm | 1 1/4 | 0.44 kg | 90 kg |
| CT-703BEX | Giratoria con freno total | 0.5 kg | ||||||||
| CT-703BLEX | Giratoria con freno lateral | 0.56 kg | ||||||||
| 4" | CT-704SEX | Giratoria | 4"(100mm) | 32mm | 89 | 133mm | 0.90 kg | 124 kg | ||
| CT-704BEX | Giratoria con freno total | |||||||||
| CT-704BLEX | Giratoria con freno lateral | |||||||||
ESPECIFICACIÓN DE RUEDAS CON ANILLO DE AGARRE
| Artículos | Código del producto | Opción | Diámetro | Ancho | Radio de giro | Altura | Enroscado | Peso | Carga permitida | |

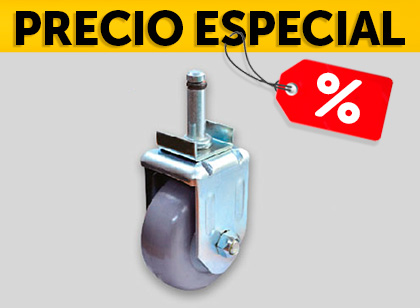

| Carga Liviana | 3" | CT-703RR | Rígida | 3"(75mm) | 32mm | 70 | 100mm | ø11x38mm | 0.44 kg | 75 kg |

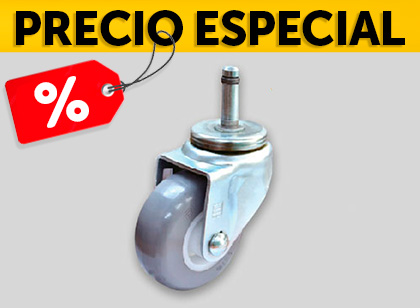

| CT-703SR | Giratoria | 0.50 kg | ||||||||

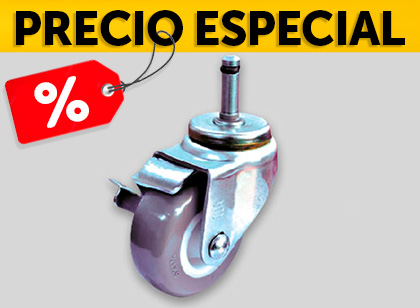

| CT-703BR | Giratoria con freno lateral | 0.56 kg | ||||||||
Cálculo de carga permitida = Carga permitida x una rueda x numero de ruedas utilizadas x 0.33
La carga permitida no es un simple número calculado utilizado para cuatro ruedas, éste numero es un coeficiente seguro elevado tres veces considerando el peso de la estructura, contenedores y estantes que se pueden cargar.
